影像儀的工作原理和特點
來源：首豐儀器 發布日期：2022-03-02

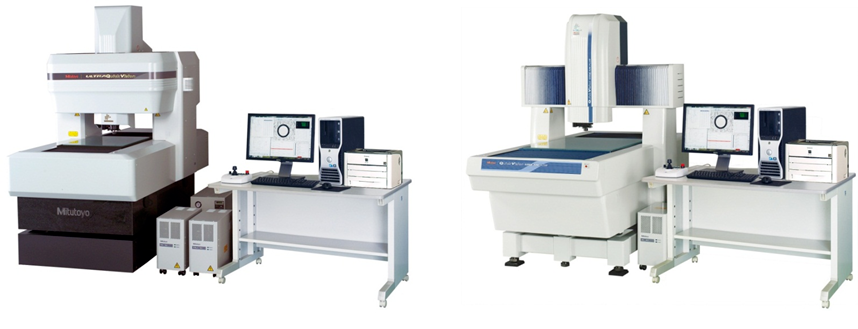

影像儀又名影像測量儀、影像式精密測繪儀、光學測量儀。它是在測量投影儀的基礎上進行的一次質的飛躍，它將工業計量方式從傳統的光學投影對位提升到了依托于數位影像時代而產生的計算機屏幕測量。下面給大家介紹影像儀的工作原理和特點。
影像儀的工作原理: 影像儀是利用表面光或輪廓光照明后，經變焦距物鏡通過攝像鏡頭，攝取影像再通過S端子傳送到電腦屏幕上，然后以十字線發生器，在顯示器上產生的視頻十字線為基準，對被測物進行瞄準測量，并通過工作臺帶動光學尺，在X、V方向上移動由多功能丁x據處理器進行數據處理，通過軟件進行計算完成測量。
影像儀的工作原理: 影像儀是利用表面光或輪廓光照明后，經變焦距物鏡通過攝像鏡頭，攝取影像再通過S端子傳送到電腦屏幕上，然后以十字線發生器，在顯示器上產生的視頻十字線為基準，對被測物進行瞄準測量，并通過工作臺帶動光學尺，在X、V方向上移動由多功能丁x據處理器進行數據處理，通過軟件進行計算完成測量。
影像儀的特點: 1、X軸取花崗石橫梁為基礎，確保機構不會變形及橫梁中間不會下垂。
2、X軸直線導軌取上置設計，符合導軌最佳受力原理，具有高精度及運行穩定的特點。
3、X軸花崗石背面獨特的采用厚鋼片鎖固,增強X軸的韌性，確保橫梁不會折斷。4、V軸獨特的硬體封閉環設計，在立柱底部采用鋼板連接，是橫梁、立柱構成一個整體，確保機構不會變形。
5、Y軸中間傳動，X軸的硬體閉環結構，確保運行時不會出現左右偏擺或甩尾的物理現象，精度得到提高。
6、Z軸采用交叉導軌，利用滾珠絲桿傳動，運行穩定，確保精度。
7、影像儀測量軟件可自動編程，全自動檢測。
以上內容就是對影像儀的工作原理和特點的介紹了，影像儀是依托于計算機屏幕測量技術和強大的空間幾何運算軟件而存在的
